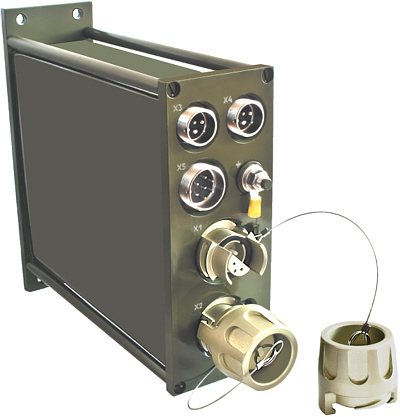

УВОП
Резервированное устройство волоконно-оптического преобразования.

УВОП

  • Устройство предназначено для перехода со стандартного (экранированная витая пара проводов) резервированного мультиплексного канала (МК) ГОСТ P 52070-2003 (MIL-STD-1553B) на резервированную волоконно–оптическую линию связи (ВОЛС) с обменом информацией специальным кодом по протоколу ГОСТ P 52070-2003 (MIL-STD-1553B) на скорости передачи 1Мбит/с;
  • Герметичный корпус с размерами 84 х 264 х 326 мм;
  • Области применения: удаленные абоненты, передача в условиях сильных электромагнитных помех, полевые условия;
  • Позволяет увеличить длины шлейфов или шины дополнительно до 2 км;
  • Два устройства УВОП, соединенные между собой оптическим кабелем, позволяют производить обмен между двумя МК или МК и удаленным абонентом на расстоянии до 2 км;
  • Напряжение питания от +18 до +36В подается через приборную вилку 2РМГД27Б7Ш5Е2;
  • К резервированному МК подключается через 2 приборные вилки 2РМГ22Б4Ш3Е2. Используется вариант подключения к МК через шлейф с согласующим трансформатором;
  • К резервированной ВОЛС подключается через 2 оптические аппаратные полумуфты П-294-01-ПАУ2;
  • Задержка прохождения сигнала из МК в ВОЛС 1,5 мкс, из ВОЛС в МК 2,2 мкс;
  • Схема управления автоматически определяет направление передачи и синхронизируется по фазе с принимаемым сигналом;
  • Для передачи и приема оптического сигнала используются раздельные световоды;

Документ Размер Последнее
обновление
Техническое описание УВОП Скачать 577Кб 15.11.2016
