DD64-PCI
Модуль дискретных каналов и ЦАП/АЦП

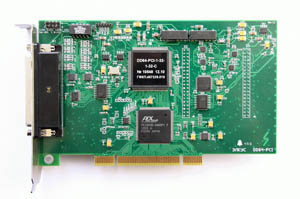

DD64-PCI DD64-PCI

Модуль DD64-PCI предназначен для:
  • сопряжения шины PCI c системами и устройствами по 64 независимым гальванически (не)развязанным дискретным каналам;
  • преобразования аналоговых сигналов, представленных в виде напряжения, в цифровой код, передаваемый на шину PCI;
  • преобразования цифровых кодов, передаваемых в изделие по шине PCI в аналоговые сигналы, представленные в виде напряжения.


Основные технические характеристики:
  • Шина PCI;
  • Количество 16-ти разрядных портов В/В и прерываний: 8 и 1;
  • до 64 гальванически развязанных/связанных вх./вых. разовых команд:
      - Nвх = от 0 до 64 входных РК (тип и гальваническая развязка определяются опционально);
      - Nвых = от 0 до (64 - Nвх) выходных РК (тип и гальваническая развязка определяются опционально);
  • Время срабатывания выходного каскада РК: Ttyp= 0,18 мс*, Tmax=0,5 мс*;
  • Время срабатывания входного каскада РК: Ttyp= 10 мкс*, Tmax=80 мкс*;
  • 8 каналов АЦП с гальванической развязкой (устанавливаются опционально).
      -разрядность АЦП: 13 бит (12 + 1 знак)
      -время преобразование по 1 каналу 2,5 мкС
      -диапазон напряжений для каждого канала: +/-10, +/-5, +/-2.5, 0…10 В (возможно расширение диапазона при установке делителей напряжения).
      -входное сопротивление 10 Мом
  • 8 каналов ЦАП с гальванической развязкой (устанавливаются опционально).
      -разрядность ЦАП: 14 бит
      -время преобразование по 1 каналу 10 мкС
      -диапазон напряжений для каждого канала: +/-10, +/-5, 0…10 В
  • 16-ти разрядный Таймер, тактируемый от 16-ти разрядного делителя частоты 1мГц.
  • Прерывание от любой РК и/или от Таймера.
  • Поддержка мультизадачного управления (запись регистров по маске).
  • Встроенный источник питания +30В / 30мА.
  • Возможность задания матриц выдачи РК с переключением групп РК по 1 команде.
Типы и характеристики РК :
  • Выходные РК Тип «Сухой контакт»: (Гальванически развязанные/не развязанные)
      - Напряжение U<80В; Ток Imax<500mA;
  • Выходные РК Типов: +5В/обрыв; +5В/Gnd; Gnd/+5В: (Гальванически НЕ развязанные)
      - Напряжение U=Uист=5В (Uист – напряжение источника +5В на шине PCI)
      - Ток Imax<500mA для 1 каскада РК.(сумм. ток, определяется мощностью источника питания +5В шины PCI).
  • Входные РК всех типов:
      - Минимальный диапазон напряжения срабатывания: 2–4 В**;
      - Минимальный Ток срабатывания не более ~0,5mA**;
  • Двунаправленные РК типа +5V/Gnd с программным заданием направления приема-выдачи:
      Режим выходной РК - Время срабатывания Ttyp < 1 мкс
      - Напряжение Umin>4.5В
      - Ток Imax < 10mA
      - Нагрузочная способность Rn > 10кОм.

** - значение может быть заданно индивидуально для каждого канала при заказе

Условное обозначение исполнения DD64-PCI при его заказе:

Модуль DD64-PCI-А-B-C-D-NADC-Т-Y ГФКП.467239.019», где
А – вариант исполнения изделия по типу входных разовых команд (РК);
В – вариант исполнения изделия по количеству входных разовых команд (РК);
С – вариант исполнения изделия по типу выходных разовых команд (РК);
D – вариант исполнения изделия по количеству выходных разовых команд (РК);
NADC – количество АЦП/ЦАП (4/ 8 каналов*);
NAС – количество каналов АЦП (до 16 каналов*);
NDC – количество каналов ЦАП (4/ 8 каналов*);
(* - сумма каналов ЦАП и АЦП, установленных на одном модуле, не может быть больше 16).
Т – вариант исполнения изделия с установкой жгута на лицевой панели;
Y- вид приемки изделия:
С - приемка ОТК;
I - приемка ОТК, покрытие лаком;
М - приемка Заказчика, покрытие лаком.

Номенклатура исполнений изделия

Наименование Обозначение РК
входные/выходные
Наличие АЦП/ЦАП
Тип Количество
DD64-PCI-1-32-1-32-Y ГФКП.467239.019 32/32
DD64-PCI-1-32-1-32-8ADC-Y ГФКП.467239.019-01 32/32 8 каналов
DD64-PCI-1-16-1-16-Y ГФКП.467239.019-02 16/16
DD64-PCI-1-16-1-16-4ADC-Y ГФКП.467239.019-03 16/16 4 канала
DD64-PCI-1-64-1-0-8ADC-Y ГФКП.467239.019-04 64/0 8 каналов
DD64-PCI-1-32-4-32-8ADC-Y ГФКП.467239.019-05 CК/К/к 32/32 8 каналов
DD64-PCI-5-16-1-16-Y ГФКП.467239.019-06 16/16
DD64-PCI-1-32-1-32-16AC-Y ГФКП.467239.019-07 32/32 16 каналов АЦП
DD64-PCI-1-64-1-0-16AC-Y ГФКП.467239.019-08 16/16 16 каналов АЦП
DD64-PCI-1-32-1-32-16AC-T-Y ГФКП.467239.019-09 32/32 16 каналов АЦП
DD64-PCI-1-16-1-16-12AC-4DC-Y ГФКП.467239.019-10 16/16 12 каналов АЦП, 4 канала ЦАП

Номенклатура исполнений может быть расширена по требованию заказчика.

Документ Размер Последнее
обновление
Техническое описание платы Скачать 843Кб 18.04.2013
Габаритные размеры модуля Скачать 72Кб 21.02.2013
Информация для заказа Скачать 119Кб 20.11.2013
Драйвер Windows XP/7 (32/64) Скачать 350Кб 28.02.2014
Драйвер LINUX (Ядро 3.8.0) Скачать 472Кб 26.02.2014
Драйвер QNX6 Скачать 100 Кб 21.07.2015
