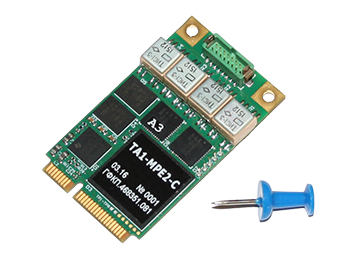

TA1-MPE2
Модуль PCI Express Mini Card с 2 резервированными мультиплексными каналами
по ГОСТ Р 52070-2003 (MIL-STD-1553B)

TA1-MPE2


Основные характеристики:

  • Модуль сопряжения TA1-MPE2 реализован в виде платы PCI Express Mini Card c размерами 30мм х 51мм (Full Mini). Базовый адрес портов ввода/вывода и линии запроса прерывания шины PCI Express задается программно;
  • Модуль сопряжения TА1-MPE2 предназначен для подключения компьютера с шиной PCI Express к одной или двум резервированным магистралям по ГОСТ Р 52070-2003 (MIL-STD-1553B). Модуль сопряжения выполнен в соответствии со спецификацией PCI Express Mini Card Electromechanical Specification Revision 1.2; Модуль содержит два независимых устройства, реализующих функции резервированного терминала мультиплексного канала (МК) магистрали ГОСТ Р 52070 2003. Режим работы каждого терминала (контроллер шины (КШ), оконечное устройство (ОУ), монитор шины (МШ)) задается программно;
  • Каждое независимое устройство содержит резервированный приемопередатчик, двухпортовое ОЗУ 64Кх16, протокольные микросхемы, реализующие функции управления необходимыми режимами. В адресном пространстве портов ввода/вывода каждое независимое устройство занимает 32 последовательных адреса;
  • Программирование алгоритма функционирования ОУ в соответствии с требованиями ГОСТ 26765.52-87 и ГОСТ Р 52070-2003;
  • Соответствие требованиям тест плана проверки ОУ (ГОСТ Р 51765 2001);
  • Внутреннее FIFO прерываний емкостью 256 слов;
  • Программируемый таймер приема сообщений на 32 разряда;
  • Три основных режима работы монитора - монитор сообщений (МСО), монитор слов (МСЛ) и совмещенный монитор. Во всех режимах монитора возможно задание адреса ОУ для использования устройства в качестве адресного монитора. В режиме адресного монитора сообщений устройство отвечает как ОУ на адресованные ему команды и осуществляет прием сообщений по заданному списку адресов. В режиме совмещенного монитора, пока поступающая информация распознается как сообщение - она фиксируется монитором сообщений, параллельно монитор слов фиксирует любое переданное слово, если оно начинается с синхроимпульса и двух достоверных бит;
  • В режиме ОУ предусмотрена возможность буферизации принимаемых сообщений для каждого подадреса. Программирование таймера приема сообщений может производиться по командам КШ. Возможность блокировки приема/ передачи сообщений по заданным подадресам;
  • В режиме КШ позволяет организовывать автоматическую передачу цепочки сообщений. Программирование реакции на ошибочное сообщение с возможностью автоматического повтора и переключения номера канала. Реализована функция маскирования ответных слов. Программируемое время контроля паузы до ответного слова (ОС);
  • Предусмотрена возможность тестирования приемопередатчиков и состояния линии.
Документ Размер Последнее обновление
Техническое описание платы (pdf) Скачать 798Кб 27.04.2016
Описание программной модели TA (pdf) Скачать 441Кб 25.09.2013
Драйвера для платы (DOS, QNX, Windows, Linux) Подробнее...
