TA1-XMC4
Модуль сопряжения XMC с 4 резервированными мультиплексными каналами
по ГОСТ Р 52070-2003 (MIL-STD-1553B)

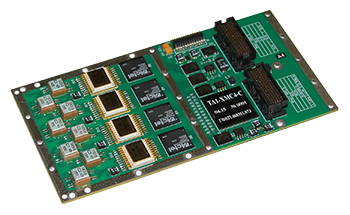

TA1-XMC4


Основные характеристики:

  • Модуль сопряжения реализован в виде платы XMC с шиной PCI Express;
  • Модуль сопряжения TA1-XMC4 предназначен для подключения ЭВМ с шиной PCI Express и посадочным местом для XMC плат к резервированной магистрали ГОСТ Р 52070-2003 (MIL-STD-1553B). В зависимости от исполнения, модуль содержит от одного до четырех независимых устройств, реализующих функции резервированного терминала мультиплексного канала (МК) магистрали ГОСТ Р 52070-2003. Режим работы каждого терминала (контроллер шины (КШ), оконечное устройство (ОУ), монитор шины (МШ)) задается программно;
  • Каждое из 4 независимых устройств содержит резервированный приемопередатчик, двухпортовое ОЗУ 64Кх16, протокольные схемы, реализующие функции управления необходимыми режимами. В адресном пространстве портов ввода/вывода каждое устройство занимает 32 последовательных адреса. Вне зависимости от числа независимых устройств модуль сопряжения использует одну линию запроса прерывания;
  • Программирование алгоритма функционирования ОУ в соответствии с требованиями ГОСТ 26765.52-87 и ГОСТ Р 52070-2003;
  • Удовлетворяет требованиям тест плана проверки ОУ (ГОСТ Р 51765-2001);
  • Внутреннее FIFO прерываний емкостью 256 слов;
  • Программируемый таймер приема сообщений на 32 разряда;
  • Три основных режима работы монитора - монитор сообщений (МСО), монитор слов (МСЛ) и совмещенный монитор. Во всех режимах монитора возможно задание адреса ОУ для использования устройства в качестве адресного монитора. В режиме адресного монитора сообщений устройство отвечает как ОУ на адресованные ему команды и осуществляет прием сообщений по заданному списку адресов. В режиме совмещенного монитора, пока поступающая информация распознается как сообщение - она фиксируется монитором сообщений, параллельно монитор слов фиксирует любое переданное слово, если оно начинается с синхроимпульса и двух достоверных бит.
  • В режиме ОУ предусмотрена возможность буферизации принимаемых сообщений для каждого подадреса. Программирование таймера приема сообщений может производиться по командам КШ. Возможность блокировки приема/ передачи сообщений по заданным подадресам. Реализована функция вытеснения команды при приеме сообщения по альтернативной линии;
  • В режиме КШ позволяет организовывать автоматическую передачу цепочки сообщений. Программирование реакции на ошибочное сообщение с возможностью автоматического повтора и переключения номера канала. Реализована функция маскирования ответных слов. Программируемое время контроля паузы до ответного слова (ОС);
  • Предусмотрена возможность тестирования приемопередатчиков и состояния линии.
Документ Размер Последнее обновление
Техническое описание платы (pdf) Скачать 1131Кб 11.05.2016
Руководство по эксплуатации Скачать 1117Кб 21.02.2017
Описание программной модели TA Скачать 507Кб 29.12.2016
Драйвера для платы (DOS, QNX, Windows, Linux) Подробнее...
