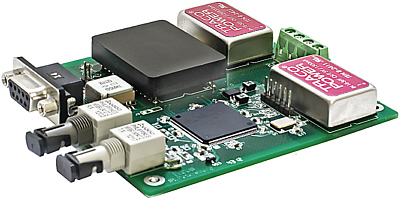

RT-1VL
Преобразователь/ретранслятор шины ГОСТ Р 52070-2003 в оптический канал.

RT-1VL

  • Предназначен для перехода со стандартного (экранированная витая пара проводов) мультиплексного канала (МК) ГОСТ P 52070-2003 на волоконно–оптическую линию связи (ВОЛС) с обменом информацией специальным кодом по протоколу ГОСТ P 52070-2003 на скорости 1Мбит/с;
  • Позволяет увеличить длины шлейфов или шины дополнительно до 2 км;
  • Две платы RT-1VL, соединенные между собой оптическим кабелем, позволяют производить обмен между двумя МК или МК и удаленным абонентом на расстоянии до 2 км;
  • Размеры 95 х 90 х 14 мм;
  • Напряжение питания от +18 до +36В подается через клеммный соединитель;
  • К мультиплексному каналу подключается через разъем DB-9F;
  • К ВОЛС подключается через 2 ST порта;
  • Задержка прохождения сигнала из МК в ВОЛС 1,5 мкс, из ВОЛС в МК 2,2 мкс;
  • Схема управления автоматически определяет направление передачи и синхронизируется по фазе с принимаемым сигналом;
  • Для передачи и приема оптического сигнала используются раздельные световоды;
  • Для сопряжения компьютера с шиной PCI и RT-1VL по оптическому кабелю используется плата TV1-PCI разработки ЗАО "Элкус";

Документ Размер Последнее
обновление
Техническое описание RT-1VL Скачать 55Кб 14.11.2016
