Программа контроля и управления "ПКУ ECE-0206"

Предназначена для работы совместно с модулем ECE-0206-1.

При работе с ECE-0260-1 в ПО "ПКУ ECE-0206" обеспечивается:

- Приём данных по четырём независимым цифровым каналам ARINC 429:
  • C присвоением метки времени для каждого слова данных;
  • С формированием кода ошибки для каждого слова данных;
  • С разделением слова данных на параметр и адрес параметра;
  • Отображение принимаемых данных в режиме реального времени на графике;
  • С фильтрацией на входе.

Визуальный контроль принимаемых данных и состояния каналов

ПКУ ECE-0206


- Передача данных по выходному каналу ARINC 429:
  • С возможностью имитации наличия ошибок;
  • Широкие возможности по формированию данных;
  • До 4-х взаимозаменяемых массива данных;
  • Различные режимы выдачи.

- Формирование разовых команд по одному каналу:
  • В ручном режиме;
  • В режиме сопровождения выдачи массива по выходному каналу ARINC 429.

Гибкая настройка массива выдачи

ПКУ ECE-0206 border=


Автоматическое изменение настроек выдачи

ПКУ ECE-0206


Программные режимы выдачи данных по расписанию

ПКУ ECE-0206


- Отображение принятых данных на графике:
  • Для выбранных входных каналов;
  • В различных системах счисления;
  • Индикация событий;
  • С учётом формата данных.
Графическое отображение всех принятых данных

ПКУ ECE-0206


- Отображение принятых данных в табличном виде:
  • Для выбранных входных каналов;
  • В различных системах счисления;
  • С учётом формата данных.

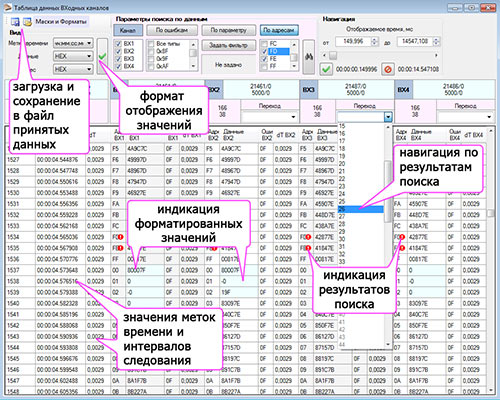

Табличное отображение всех принятых данных

ПКУ ECE-0206


- Поиск в принятых данных по заданным параметрам:
  • Для выбранных входных каналов;
  • По значению параметра;
  • По значению адреса параметра;
  • По значению кода ошибки;

- Запись принятых данных в файл;
- Ведение лога действий пользователя;
- Отслеживание событий в процессе работы:
  • События при приёме данных;
  • Задание действий по событию.

Документ Размер Последнее
обновление
Руководство оператора Скачать 1182Кб 14.05.2019
